- 16x16 sa potpuno modularnim ulazima i izlazima
- Matrica za miksovanje različitih formata na ulazu i izlazu
- Kapacitet 38 mega piksela
- Automatsko svičovanje signala
- Snimanje i pozivanje sa do 256 podešavanja
- Izlaz do 1080P@60Hz, 2048x1152@60Hz, 2560x816@60Hz
- EDID Management
- Kontrola na prednjem panelu
- Kontrola preko RGBlink OpenAPI kroz UDP (TCP/IP) ili RS232.
- Konfigiracija i kontrola sa XPOSE softverom i open API
FLEX 16M je inovativni modularni sistem za obradu rutiranih signala.
Uređaj ima podršku za do 16 ulaznih signala i 16 izlaznih signala koji su modularni. Sa širokim spektrom dostupnih signalnih opcija, FLEX je idealno rešenje za moderno okruženje gdje se koriste video uređaji i signali.
Sa ugrađenim memorijskim uređajem i lakim pristupom sa prednje ploče, preko RGBlink XPOSE ili RGBlink OpenAPI, FLEX 16 nudi moćnu kontrolu za zahtevna okruženja.
Moćna FLEX 16M podrška za kombinovani signal omogućava unakrsnu konverziju između bilo kojeg ulaza na bilo koji izlaz, što FLEX 16M čini potpuno fleksibilnim rešenjem video matrice.
SPECIFICATION:
|
Konektori
|
Ulaz
|
4 ulazna slota podržavaju do 16 ulaza
- DVI (podržava VGA/YPbPr, CVBS)
- HDMI 1.3
- HDBaseT
- 3G-SDI
- USB 2.0
|
|
|
Izlaz
|
4 izlazna slota podržavaju do 16 izlaza
- DVI (podržava VGA/YPbPr, CVBS)
- HDMI 1.3
- HDBaseT
- DisplayPort 1.1
- 3G-SDI
- USB 2.0
|
|
|
Komunikacija
|
1 x RJ45 (LAN)
1 x RJ6 (RS232)
|
|
|
Napajanje
|
1 x IEC
|
|
|
Performanse
|
Ulazna rezolucija
|
SDI
|
|
SMPTE:
480i | 576i | 720p@25/30/50/60Hz | 1080i@50/59.94/60Hz | 1080p@23.98/24/25/29.97/30/50/59.94/60Hz
|
DVI | HDMI | HDBaseT | USB
|
|
VESA:
800x600@50/60Hz | 1024x768@50/60Hz | 1280x720@50/60Hz | 1280x800@50/60Hz | 1280x960@50/60Hz | 1280x1024@50/60Hz | 1400x1050@50/60Hz | 1600x1200@50/60Hz | 1920x1080@50/60Hz | 2048x1152@50/60Hz
|
CVBS
YPbPr
|
|
SMPTE:
480i | 576i | 720p@50/60Hz | 1080i@50/60Hz | 1080p@50/60Hz
|
VGA
|
|
VESA:
800x600@50/60Hz | 1024x768@50/60Hz | 1280x720@50/60Hz | 1280x800@50/60Hz | 1280x960@50/60Hz | 1280x1024@50/60Hz | 1400x1050@50/60Hz | 1600x1200@50/60Hz | 1920x1080@50/60Hz
|
|
|
|
Izlazna rezolucija
|
SDI
|
|
SMPTE:
480i | 576i | 720p@25/30/50/60Hz | 1080i@50/59.94/60Hz | 1080p@23.98/24/25/29.97/30/50/59.94/60Hz
|
DVI | HDMI | DisplayPort | HDBaseT
|
|
Select from below or customise
800x600@50/60Hz | 1024x768@50/60Hz | 1280x720@50/60Hz | 1280x800@50/60Hz | 1280x960@50/60Hz | 1280x1024@50/60Hz | 1400x1050@50/60Hz | 1600x1200@50/60Hz | 1920x1080@50/60Hz | 2048x1152@50/60Hz
|
|
|
|
Podržani standardi
|
|
HDMI:
DVI:
DisplayPort:
HDBaseT:
SDI:
|
1.3
DVI-I (Single Link)
1.1
1.1
3G SDI | HD SDI | SD SDI
|
|
|
| Grey Scale Processing |
10 bit |
|
| Kapacitet |
38 Mega Pixels |
|
|
Napajanje
|
Napon
|
AC 100V-240V ~ 50/60Hz
|
|
|
Max snaga
|
200W
|
|
|
Modularni PSU
|
Yes
|
|
|
Ambijentalno
|
Temperatura
|
0°C - 40°C
|
|
|
Vlažnost
|
10%-85% RH
|
|
|
Fizičko
|
Težina
|
|
Uređaj (Neto)
Paket
|
8.04kg
19kg
|
|
|
|
Dimenzije
|
|
Uređaj (Neto)
Paket
|
485 x 450 x 89mm (2U)
630 x 595 x 255mm
|
|

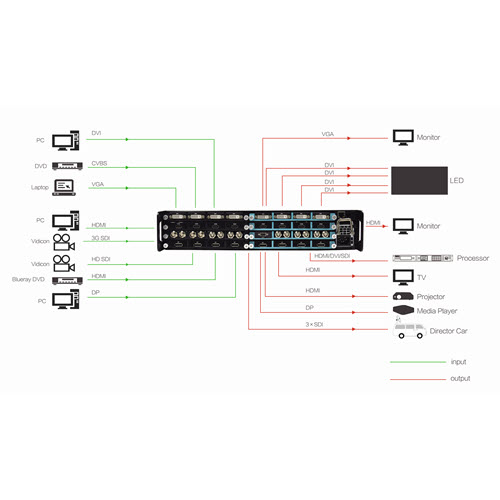

DIJAGRAM:
